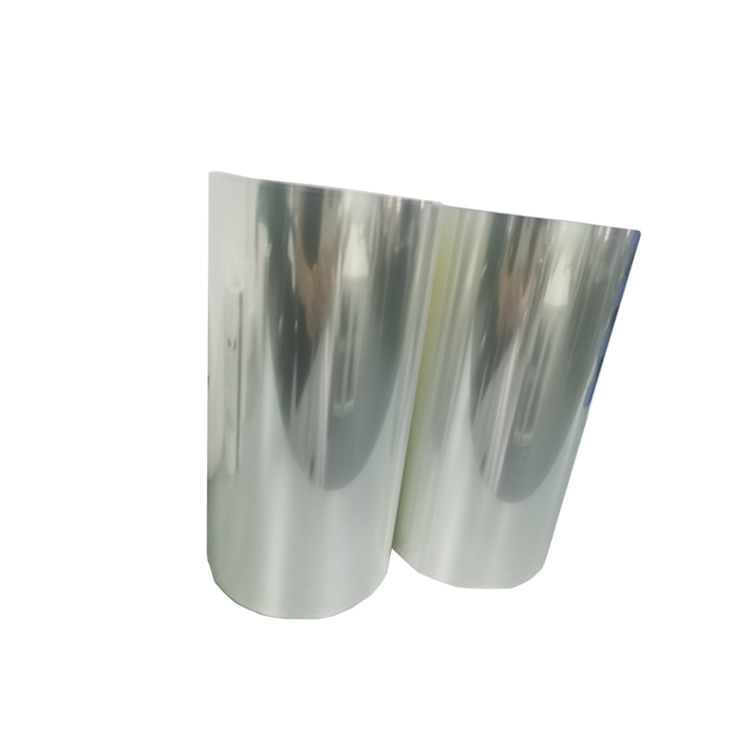

EMI 차폐 OCA 릴리스 필름 : 차세대 전자 장치를위한 고급 기술
1. EMI 차폐 OCA 릴리스 필름 소개
전자기 간섭 (EMI) 차폐 광학적으로 명확한 접착제 (OCA) 릴리스 필름은 광학 선명도와 전자기 보호가 필요한 최신 전자 장치에 대한 최첨단 솔루션을 나타냅니다. 이 특수 필름은 고성능 접착제 특성을 전도성 차폐 기능과 결합하여 디스플레이 및 터치 패널 제조의 두 가지 중요한 요구를 해결합니다.
전자 장치가 더 작아지고 더 높은 주파수에서 작동함에 따라 전통적인 금속 차폐 방법은 투명한 응용 분야에서 비현실적이됩니다. EMI 차폐 OCA 필름은 광학적으로 명확한 접착제 내에 혁신적인 전도성 재료를 통합하여 시각적 품질을 손상시키지 않으면 서 디스플레이 스택에 원활한 통합을 가능하게함으로써 이러한 과제를 해결합니다.
2. 기술 개요 및 재료 구성
2.1 다층 구조 설계
현대적인 EMI 차폐 OCA 필름은 일반적으로 정교한 다층 아키텍처를 특징으로합니다.
층 두께 기능 주요 자료
최고의 릴리스 라이너 50-75μm 프로세스 보호 애완 동물/폴리이 미드
전도성 접착제 25-200μm EMI 차폐 + 본딩 agnws/ito/전도성 중합체
코어 절연 층 50-100μm 유전체 분리 변형 된 아크릴/푸
하단 릴리스 라이너 50-75μm 프로세스 보호 애완 동물/실리콘
2.2 전도성 네트워크 기술
2.2.1 금속 나노 구조
실버 나노 와이어 (AGNWS) : 20-50nm 직경, 10-40μm 길이
금속 메쉬 : 3-10μm 라인 너비,> 85% 투명성
스퍼터링 된 금속 산화물 : ITO, AZO (15-50Ω/sq)
2.2.2 탄소 기반 재료
그래 핀 코팅 : 2-5 층, 80-150Ω/sq
탄소 나노 튜브 : 0.5-2% 하중, 50-100Ω/sq
2.2.3 전도성 중합체
PEDOT : PSS 제형 : 100-300Ω/sq
폴리 아닐린 복합재 : 200-500Ω/sq
3. 주요 성능 특성
3.1 EMI 차폐 효과
주파수 범위 SE (DB) 측정 표준
300kHz-1MHz 30-45 ASTM D4935
1MHZ-1GHZ 40-60 MIL-STD-285
1-10GHz 35-55 IEEE 299
3.2 광학 특성
광 전송 : 85-92% (가시 스펙트럼)
안개 : <1.5% (ASTM D1003)
컬러 좌표 : ΔE <1.5 (CIE Lab)
3.3 전기 매개 변수
표면 저항 : 5-50Ω/sq (4 점 프로브)
부피 저항성 : 10 ³-10 ° · cm
유전 상수 : 2.8-3.5 (1MHz)
3.4 기계적 특성
껍질 강도 : 5-15N/25mm (180 °)
전단 강도 :> 20n/cm²
탄성 계수 : 0.5-2.0GPA
4. 제조 공정
4.1 정밀 코팅 기술
전도성 층을위한 슬롯-디 코팅 (± 2μm 균일 성)
5-15m/분에서의 R2R 처리
질소 대기 하에서 UV 경화
4.2 중요한 프로세스 제어
클린 룸 수업 : ISO 5 (클래스 100)
온도 안정성 : ± 1 ° C
웹 장력 제어 : 10-20n/m
코팅 두께 내성 : ± 3%
5. 현대 전자 제품의 응용
5.1 디스플레이 기술
OLED/LCD 모듈 본딩 (60-85dB 차폐)
터치 패널 통합 (40-60dB)
유연한 디스플레이 라미네이션
5.2 자동차 전자 제품
기기 클러스터 표시
중앙 스택 터치 인터페이스
헤드 업 디스플레이 시스템
5.3 의료 기기
수술 디스플레이 패널
진단 장비 인터페이스
웨어러블 건강 모니터
5.4 군사/항공 우주
조종석 디스플레이
항공 전자들은 스크린을 터치합니다
위성 통신 인터페이스
6. 성능 테스트 및 신뢰성 표준
6.1 EMI 차폐 검증
차폐 실 테스트 (IEEE 299)
TEM 세포 측정 (IEC 61000-4-21)
근거리 스캐닝 (Sae ARP6248)
6.2 환경 신뢰성
열 사이클링 (-40 ° C ~ 85 ° C, 500 사이클)
젖은 열 (85 ° C/85%RH, 1000 시간)
UV 노출 (500kj/m², ISO 4892-3)
6.3 업계 규정 준수
IPC-9202 (표면 단열성 저항)
UL 94 V-0 (가연성)
ROHS/REACH 준수
7. 기술적 과제와 솔루션
7.1 광학 대 전기 성능 트레이드 오프
도전 : <10Ω/sq 저항으로> 85% 투명성 달성
솔루션 : 최적화 된 여과를 가진 하이브리드 AGNW/그래 핀 네트워크
7.2 접착력 대 방해성 균형
도전 : 깨끗한 릴리스를 허용하면서 껍질 강도를 유지합니다
솔루션 : 그라디언트 모듈러스 접착제 설계
7.3 고주파 성능
도전 :> 10GHz에서 40dB 이상의 SE를 유지합니다
해결책 : 다층 공진 흡수기 설계
8. 새로운 기술과 미래의 트렌드
8.1 차세대 자료
메타 물질 강화 방패
양자점 하이브리드 필름
자가 치유 전도성 네트워크
8.2 고급 제조
전도성 패턴의 디지털 인쇄
AI 구동 프로세스 최적화
롤 투 롤 원자 층 증착
8.3 지속 가능성 개발
바이오 기반 전도성 중합체
재활용 가능한 필름 구조
무연 차폐 재료
9. 시장 전망 및 채택 동향
9.1 글로벌 시장 분석
2023 시장 규모 : 3 억 2 천만 달러
예상 CAGR (2024-2030) : 12.7%
주요 성장 드라이버 : 5G 장치, 자동차 디스플레이, 유연한 전자 장치
9.2 지역 채택 패턴
아시아 태평양 : 58% 시장 점유율 (디스플레이 제조)
북미 : 22% (군사/항공 우주 초점)
유럽 : 15% (자동차 응용 프로그램)
10. 결론
EMI Shielding OCA 릴리스 필름은 차세대 전자 장치를위한 중요한 가능성 기술로 등장하여 전자기 보호 및 광학 선명도의 이중 문제를 성공적으로 해결했습니다. 5G, IoT 및 자동차 전자 제품이 계속 발전함에 따라 이러한 정교한 재료는 제품 설계 및 제조에서 점점 더 중요한 역할을 할 것입니다.
60dB를 초과하는 차폐 효과를 90% 이상으로 결합하는 기술의 능력은 중요한 엔지니어링 성과를 나타냅니다. 나노 물질 통합 및 고급 제조 프로세스의 향후 개발은 비용을 줄이면서 성능을 더욱 향상시킬 것을 약속합니다.
성공적인 구현을위한 주요 고려 사항은 다음과 같습니다.
주파수 요구 사항에 따라 신중한 재료 선택
제조 중 정밀 공정 제어
포괄적 인 신뢰성 검증
전도성 네트워크 설계의 지속적인 혁신
디스플레이 엔지니어 및 제품 디자이너의 경우 EMI 차폐 OCA 필름은 EMC 성능을 향상시키면서 장치 아키텍처를 단순화하는 다목적 솔루션을 제공합니다. 전자 산업이 더 높은 주파수와보다 컴팩트 한 형태 요인으로 이동함에 따라, 이러한 고급 재료는 최첨단 장치 개발에 없어서는 안될 구성 요소가 될 것입니다.
단어 수 : 1,100
이 포괄적 인 기술 기사는 엔지니어링 및 제품 개발 전문가의 가독성을 유지하면서 EMI Shielding OCA 릴리스 필름 기술에 대한 자세한 내용을 제공합니다. 테이블 및 클리어 섹션이있는 구조화 된 형식은 특정 기술 매개 변수 및 응용 프로그램에 대한 빠른 참조를 용이하게합니다. 기술의 특정 측면에 대한 수정 또는 추가 세부 사항을 원하십니까?
의료 산업을위한 광학 릴리스 필름은 수술 디스플레이 패널 및 내시경 이미징 시스템에 대한 생체 적합성 데 몰딩 및 높은 광학 선명도를 보장하는 반면, 슬릿 OCA 릴리스 필름은 컴팩트 한 의료 기기 터치 제어 및 진단 장비 인터페이스의 원활한 통합을위한 정밀 슬릿 치수 및 제어 된 릴리스 특성을 제공합니다.
이 기사에 설명 된 매개 변수는 참조 용입니다. 자세한 정보는 회사에 문의하여 당사가 제공 한 기술 사양을 참조하십시오.
