OCA 필름의 두께 측정 : 기술, 과제 및 산업 표준
소개
OCA (Optically Clear Adhesive) 필름은 디스플레이 기술, 터치 패널 및 유연한 전자 제품의 중요한 구성 요소로 우수한 광학 선명도 및 결합 성능을 제공합니다. OCA 필름의 정확한 두께 측정은 제품 품질, 광학 성능, 기능화 된 수정 된 OCA 필름 및 제조 일관성을 보장하는 데 필수적입니다. 이 기사는 산업 응용 분야에서 OCA 필름 두께 제어에 대한 주요 측정 기법, 산업 표준, 과제 및 모범 사례를 살펴 봅니다.
1. OCA 필름에서 두께 제어의 중요성
1.1 광학 성능에 미치는 영향
두께 변화> 5%가 다음을 유발할 수 있습니다.
빛 산란 및 안개 형성
뉴턴 링 간섭 패턴
디스플레이 조영 비율 감소
1.2 접착 성능 요소
결합 강도는 두께와 관련이 있습니다 (일반 범위 : 25-500μm)
박막 (<50μm) 위험 접착제 실패
두꺼운 필름 (> 300μm)은 기포 포획을 유발할 수 있습니다
1.3 제조 수율 고려 사항
산업 공차 표준 : 프리미엄 디스플레이의 경우 ± 3-5μm
두께는 디스플레이 모듈의 ~ 15%를 거부합니다
2. 측정 기술 및 기술
2.1 접촉 방법
2.1.1 마이크로 미터 측정 (ASTM D374)
해상도 : 1μm
제한 사항 : 압축 오류 (소프트 OCA의 경우 최대 10%)
최상의 : 엄격한 캐리어 필름의 빠른 스팟 점검
2.1.2 다이얼 두께 게이지 (ISO 4593)
권장 힘 : 0.5-1.0n
측정 속도 : 지점 당 2-3 초
일반적인 정확도 : ± 2μm
2.2 비 접촉 방법
2.2.1 광학 간섭계
원리 : 흰색 라이트 또는 레이저 간섭 패턴
해상도 : 0.1nm (수직), 1μm (측면)
응용 프로그램 :
다층 OCA 측정
경화 프로세스 모니터링
2.2.2 스펙트럼 반사 측정법
측정 반사 스펙트럼 (190-1700nm)
광학 모델 피팅을 통해 두께를 계산합니다
장점 :
샘플 연락처가 없습니다
캐리어 라이너를 통한 측정
2.2.3 공 초점 레이저 현미경
z 축 분해능 : 10nm
스캔 속도 : 최대 50,000 포인트/초
3D 표면 매핑 가능
2.3 인라인 측정 시스템
2.3.1 베타 방사선 게이지
정밀도가 0.1% 인 기본 중량 (g/m²)을 측정합니다
재료 밀도를 사용하여 두께로 변환합니다
2.3.2 IR 기반 두께 센서
침투 깊이 : 최대 500μm
표면 반사에 영향을받지 않습니다
3. 산업 표준 및 사양
3.1 디스플레이 업계 표준
기준 요구 사항 용인
IPC-7711 패널 OCA를 터치합니다 ± 5μm
베사 310 모니터 디스플레이 ± 3μm
JIS Z 0237 자동차 디스플레이 ± 2μm
3.2 테스트 방법 표준
ASTM F2252 : 접착 필름의 두께 측정을위한 표준 테스트 방법
ISO 4593 : 플라스틱 - 필름 및 시트 - 두께 결정
JIS K 7130 : 플라스틱 - 필름 및 시트 - 두께 결정
3.3 자동차 등급 요구 사항
일반적인 사양 :
평균 두께 : 100 ± 2μm
두께 변화 : 롤에 걸쳐 <1.5%
가장자리 제외 : 롤 모서리에서 5mm
4. 측정 과제 및 솔루션
4.1 일반적인 측정 오류
오류 소스 크기 수정 방법
필름 압축 최대 15% 비접촉 메소드를 사용하십시오
온도 드리프트 0.1μm/° C 기후 제어 실험실
표면 반사 ± 5μm 반사 방지 코팅
롤 곡률 ± 3μm 평평한 샘플 준비
4.2 고급 보상 기술
멀티 포인트 두께 매핑 (9-25 포인트 그리드)
실시간 온도 보상 알고리즘
기계 학습 기반 오류 수정
5. 품질 관리 모범 사례
5.1 샘플링 방법론
웹 처리 : 지속적인 생산을 위해 500m마다
시트 제품 : 시트 당 5 점 측정
통계 프로세스 제어 : CPK> 1.33 필수
5.2 교정 절차
NIST 추적 가능한 표준으로 일일 검증
3 점 교정 (25μm, 100μm, 250μm)
게이지 R & R 연구 (<10% 변동)
5.3 데이터 관리
자동 두께 매핑 소프트웨어
클라우드 기반 SPC 추적
AI 중심 예측 유지 보수
6. 새로운 기술과 미래의 트렌드
6.1 스마트 측정 시스템
실시간 모니터링을위한 통합 IoT 센서
AI 결함 감지가있는 자동 광학 검사 (AOI)
6.2 나노 스케일 측정
접이식 디스플레이 용 Ultra-thin OCA 필름 (5-25μm)
나노 층 특성화를위한 일립 소 트리
6.3 지속 가능한 제조
재료 감소를위한 두께 최적화
재활용 가능한 OCA 제형
결론
OCA 필름의 정밀 두께 측정은 광학 성능, 접착제 특성 및 제조 수율에 영향을 미치는 중요한 품질 매개 변수입니다. 전통적인 접촉 방법은 스팟 체크에 유용하지만 스펙트럼 반사 계측기 및 공 초점 현미경과 같은 고급 비접촉 기술은 최신 디스플레이 응용 프로그램에 우수한 정확도를 제공합니다. ASTM F2252 및 IPC-7711과 같은 산업 표준을 준수하면 공급 업체 및 제조업체의 측정 일관성이 보장됩니다.
디스플레이 기술이 유연하고 접을 수있는 설계로 진화함에 따라 AI 중심 분석 및 나노 스케일 해상도 기능을 통합하여 두께 측정 시스템이 그에 따라 발전해야합니다. 강력한 두께 제어 프로토콜을 구현하면 제조 결함이 크게 줄어들면서 재료 사용량을 최적화합니다. 이는 오늘날의 경쟁 디스플레이 시장에서 중요한 요소입니다.
단어 수 : ~ 1000
이 기술 기사는 엔지니어링 및 품질 관리 전문가의 가독성을 유지하면서 OCA 필름 두께 측정에 대한 포괄적 인 범위를 제공합니다. 컨텐츠에는 실용적인 데이터 테이블, 표준 참조 및 완전한 산업 관련성을위한 새로운 기술 트렌드가 포함됩니다. 특정 측정 방법에 대한 수정 또는 추가 세부 정보를 원하십니까?

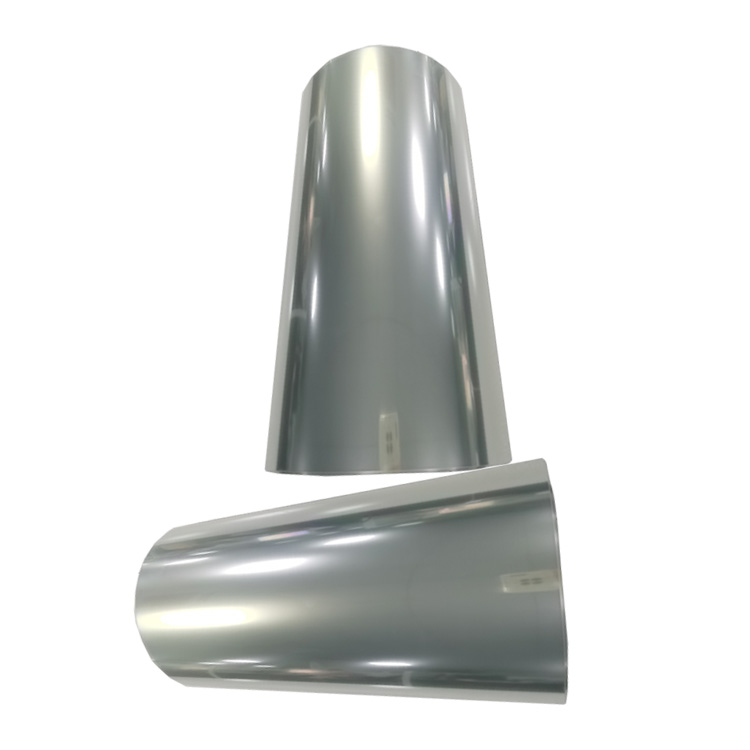

소비자 전자 산업을위한 광학 릴리스 필름은 스크래치 방지 표면으로 정밀 어셈블리를 향상시키는 반면, 표면 수정 된 OCA 필름은 스마트 폰, 태블릿 및 웨어러블에 대한 버블 프리 본딩 및 92% 광 전송을 제공합니다.
